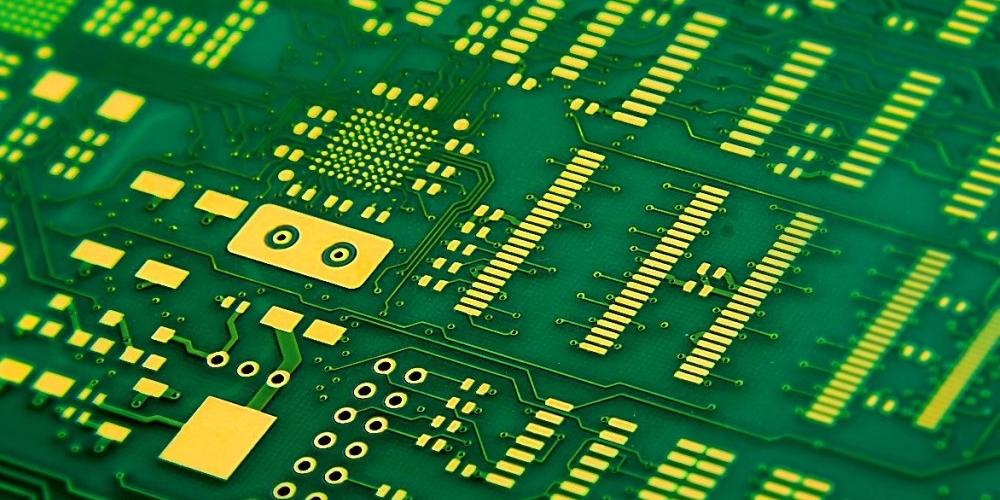

Из чего делают печатные платы: материалы, конструкция и почему это важно

Печатная плата есть в каждом устройстве, которым ты пользуешься каждый день — смартфоне, ноутбуке, наушниках, роутере, игровом контроллере. Это зелёная или чёрная пластина с дорожками и компонентами, которую большинство людей видело хотя бы раз в жизни при разборке техники. Но мало кто задумывается, из чего она сделана и почему это вообще имеет значение.

На самом деле выбор материалов для печатной платы напрямую влияет на надёжность устройства, его рабочую температуру, частотные характеристики и срок службы. Дешёвая плата из плохого материала — одна из главных причин, почему бюджетная электроника ломается через год, а качественная работает десятилетиями. Разбираемся, как это устроено изнутри.

Что такое печатная плата и зачем она нужна

До появления печатных плат электронные устройства собирались навесным монтажом: компоненты соединялись проводами вручную. Это было медленно, дорого и ненадёжно — провода болтались, окислялись, обрывались. Печатная плата решила эту проблему: все соединения между компонентами стали частью самой платы в виде тонких проводящих дорожек.

Современная PCB — это многослойный сэндвич из проводящих и диэлектрических слоёв, спрессованных вместе. Снаружи видны только компоненты и контактные площадки, внутри скрыты десятки или сотни метров медных дорожек на нескольких уровнях. Флагманские смартфоны используют платы с 10-12 слоями, высокочастотные серверные решения — до 30 и более.

Основа платы: диэлектрик

Основа любой печатной платы — диэлектрический материал, который держит конструкцию вместе и изолирует проводящие слои друг от друга. От свойств этого материала зависит почти всё: механическая прочность, теплостойкость, частотные характеристики, влагостойкость.

FR-4: стандарт индустрии

Самый распространённый материал в мире — FR-4. Это стеклотекстолит: стекловолоконная ткань, пропитанная эпоксидной смолой. Аббревиатура расшифровывается как Flame Retardant 4 — материал четвёртого класса огнестойкости.

FR-4 занял доминирующее положение по простой причине: он дёшев в производстве, хорошо обрабатывается, держит форму при нагреве до 130-140 градусов Цельсия и обеспечивает достаточные электрические характеристики для большинства применений. Материнские платы, видеокарты, блоки питания, бытовая электроника — всё это в подавляющем большинстве случаев FR-4.

Ограничения FR-4 начинают проявляться на высоких частотах. При работе выше 1-2 ГГц диэлектрические потери в материале становятся ощутимыми — сигнал затухает быстрее, чем хотелось бы. Для большинства потребительской электроники это некритично, но для высокочастотных применений нужно что-то другое.

Полиимид: гибкость и жаростойкость

Полиимидные платы — основа гибкой электроники. Материал выдерживает температуры до 260 градусов и при этом гнётся без растрескивания. Именно на полиимиде сделаны шлейфы внутри смартфонов, гибкие соединители в ноутбуках, платы в аэрокосмической и военной технике.

Стоит полиимид заметно дороже FR-4, поэтому в потребительской электронике его используют точечно — только там, где без гибкости не обойтись. Когда разбираешь смартфон и видишь тонкую золотистую ленту, соединяющую дисплей с основной платой — это оно.

Rogers и PTFE: высокочастотные материалы

Для СВЧ-применений — антенны, радары, телекоммуникационное оборудование, высокоскоростные серверные интерфейсы — используются специальные материалы с низкими диэлектрическими потерями. Самые известные — линейка Rogers (торговая марка Rogers Corporation) и материалы на основе PTFE (политетрафторэтилена, более известного как тефлон).

Эти материалы обеспечивают стабильные характеристики на частотах от единиц до десятков гигагерц. Цена соответствующая — плата из Rogers может стоить в 10-20 раз дороже аналогичной на FR-4. Поэтому в потребительской электронике они встречаются редко, зато без них не обходится телекоммуникационное оборудование, 5G-антенны и радарные системы.

Металлические подложки: отвод тепла

Отдельный класс — платы на металлическом основании, чаще всего алюминиевом. Используются там, где главная задача — отвод тепла от мощных компонентов. Светодиодные драйверы, силовая электроника, платы управления двигателями — везде, где рассеивается серьёзная мощность.

Алюминиевая подложка проводит тепло в десятки раз лучше FR-4, что позволяет обойтись без массивных радиаторов или существенно уменьшить их размер. В потребительской электронике такие платы встречаются в LED-освещении и зарядных устройствах повышенной мощности.

Проводящий слой: медь и её особенности

Проводящие дорожки на печатных платах — почти всегда медь. Материал выбран не случайно: высокая электропроводность, хорошая паяемость, доступная цена. Альтернативы — серебро и золото — проводят лучше, но стоят несоразмерно дороже для массового применения.

Толщина медного слоя измеряется в унциях на квадратный фут — странная единица, унаследованная от американских стандартов. 1 унция соответствует толщине примерно 35 микрометров. Стандартные платы используют 1-2 унции меди, силовая электроника — 3-4 унции и более.

Чем толще медь, тем больший ток выдерживает дорожка без перегрева. Для сигнальных линий это некритично, для силовых цепей — принципиально важно.

Подробную техническую информацию о том, какие именно материалы применяются в производстве современных PCB и как они влияют на характеристики готового изделия, можно найти в справочнике https://a-contract.ru/informacija/spravochnik/materialy-dlja-izgotovlenija-pechatnykh-plat — там собрана структурированная информация для тех, кто занимается разработкой или заказом плат.

Защитные покрытия: маска и финиш

Поверх медных дорожек наносится паяльная маска — тот самый зелёный (или чёрный, синий, красный) слой, который мы видим на готовой плате. Маска защищает дорожки от окисления, механических повреждений и случайных замыканий при пайке.

Зелёный цвет исторически стал стандартом по технологическим причинам — такая маска лучше всего контрастирует с медью при визуальном контроле качества. Чёрные платы, которые часто используют производители премиальной электроники и энтузиасты, дают хуже контраст при контроле, но выглядят дороже — чисто маркетинговое решение.

Контактные площадки, куда впаиваются компоненты, маской не покрываются. Чтобы они не окислялись и хорошо паялись, на них наносится финишное покрытие. Основные варианты:

HASL (Hot Air Solder Leveling) — покрытие оловянно-свинцовым или бессвинцовым припоем. Дёшево, хорошо паяется, но поверхность неровная — для плат с мелким шагом компонентов не подходит.

ENIG (Electroless Nickel Immersion Gold) — химический никель с тонким слоем золота. Ровная поверхность, хорошая паяемость, длительный срок хранения. Стандарт для современной потребительской электроники с BGA-компонентами и мелким шагом.

OSP (Organic Solderability Preservative) — органическое покрытие. Дёшево, ровно, экологично, но имеет ограниченный срок хранения и не переносит многократную пайку.

Иммерсионное серебро и олово — промежуточные варианты между HASL и ENIG по цене и характеристикам.

Многослойные платы: как это устроено

Простая однослойная плата — медные дорожки с одной стороны диэлектрика. Двухслойная — дорожки с обеих сторон, соединённые переходными отверстиями. Дальше начинается многослойная конструкция, где слои чередуются: медь — диэлектрик — медь — диэлектрик.

Зачем нужны многослойные платы? Причин несколько. Во-первых, плотность монтажа: современные процессоры и микросхемы имеют сотни и тысячи выводов, развести все соединения в двух слоях физически невозможно. Во-вторых, целостность сигнала: выделенные слои питания и земли снижают паразитные наводки между сигнальными линиями. В-третьих, экранирование: чередование сигнальных слоёв со слоями земли уменьшает электромагнитные помехи.

Слои соединяются между собой переходными отверстиями — вias. Сквозные via проходят через всю плату, глухие (blind via) соединяют внешний слой с внутренним, скрытые (buried via) — только внутренние слои между собой. Чем сложнее топология переходных отверстий, тем дороже производство.

Почему материал платы влияет на характеристики устройства

Вернёмся к практике. Когда производитель экономит на плате, это проявляется в нескольких сценариях.

Перегрев. Дешёвый диэлектрик с низкой температурой стеклования начинает деградировать при нагреве — сначала незаметно, потом появляются микротрещины в дорожках и паяных соединениях. Устройство начинает работать нестабильно, зависать, терять контакты.

Высокочастотные потери. Бюджетные роутеры и адаптеры на FR-4 низкого качества теряют больше сигнала на высоких частотах, что прямо влияет на дальность и скорость Wi-Fi.

Влагопоглощение. Качественный FR-4 поглощает влагу минимально, дешёвые аналоги — заметно больше. Во влажном климате или при перепадах температур это ускоряет деградацию.

Именно поэтому платы в профессиональном оборудовании, промышленной электронике и серьёзной потребительской технике делаются из сертифицированных материалов с контролируемыми характеристиками, а не из самого дешёвого доступного варианта.

Тренды: куда движется индустрия

Несколько направлений, которые активно развиваются прямо сейчас.

Гибко-жёсткие платы (rigid-flex). Комбинация жёсткой и гибкой части в одной конструкции — избавляет от разъёмов и шлейфов, повышает надёжность. Активно используется в носимой электронике и медицинских устройствах.

Встроенные компоненты. Пассивные компоненты — резисторы, конденсаторы — интегрируются непосредственно в слои платы, освобождая место на поверхности. Это позволяет уменьшать размеры устройств без потери функциональности.

Высокоскоростные материалы. Рост частот в серверных и телекоммуникационных применениях толкает индустрию к разработке новых диэлектриков с ещё меньшими потерями. Стандарт 400G и выше в дата-центрах требует материалов, которые ещё несколько лет назад считались экзотикой.

Экологичность. Давление регуляторов и общественного мнения заставляет производителей искать замену токсичным материалам в составе плат — в первую очередь галогенсодержащим антипиренам.

Итог

Печатная плата — не просто подложка для компонентов, а сложная инженерная конструкция, характеристики которой определяют работу всего устройства. FR-4 остаётся стандартом для большинства применений, но для экстремальных температур, высоких частот, гибких конструкций и мощной силовой электроники нужны специализированные материалы. Понимание этого помогает лучше оценивать качество электроники при выборе и объясняет, почему разница в цене между дешёвой и дорогой техникой часто начинается буквально с того, из чего сделана плата внутри.
